On tombe souvent sur le bouton poussoir quand on veut commander un éclairage depuis trois points ou plus dans un couloir, une cage d’escalier ou un grand séjour. Le va-et-vient, limité à deux commandes, ne suffit plus. C’est là que le couple bouton poussoir et télérupteur prend le relais, avec une logique de câblage différente et quelques pièges à éviter en rénovation.
Câblage en parallèle et télérupteur : la logique à comprendre avant d’acheter
Le point que la plupart des guides survolent, c’est la topologie du circuit. Un bouton poussoir n’est pas un interrupteur qu’on branche en série. Tous les boutons poussoirs d’un même circuit se câblent en parallèle vers un seul télérupteur, installé dans le tableau électrique.
A découvrir également : Schéma électrique 380V en 220V pour moteur de machine-outil : méthode détaillée
Concrètement, chaque bouton poussoir envoie une impulsion momentanée au télérupteur. Le ressort interne ramène le bouton à sa position initiale dès qu’on relâche la pression. Le télérupteur, lui, bascule l’état du circuit (allumé ou éteint) à chaque impulsion reçue.
Cette architecture permet d’ajouter autant de points de commande qu’on veut sans modifier le câblage existant entre le télérupteur et le luminaire. On tire simplement deux fils supplémentaires (phase et retour bouton poussoir) vers le nouveau point de commande. En rénovation, c’est un avantage considérable par rapport au va-et-vient, qui impose de repasser des navettes entre chaque interrupteur.
Lire également : Classement des Meilleures Lessives en poudre pour un linge vraiment éclatant
Bouton poussoir et norme NF C 15-100 : ce que l’installation exige
La norme NF C 15-100 encadre l’installation des télérupteurs et des boutons poussoirs en imposant une commande centralisée dans le tableau électrique. On ne place pas le télérupteur derrière une plaque murale ou dans une boîte de dérivation perdue dans le faux plafond.
Le télérupteur se monte sur rail DIN, dans le tableau général. Cette exigence simplifie la maintenance et garantit un accès rapide en cas de dysfonctionnement. Elle impose aussi de tirer les fils de commande depuis chaque bouton poussoir jusqu’au tableau, ce qui peut allonger les longueurs de câble en grande maison.
En pratique, on utilise du fil de section 1,5 mm² pour le circuit de commande (boutons poussoirs) et on protège le circuit avec un disjoncteur adapté. Le non-respect de cette centralisation au tableau est une des erreurs les plus fréquentes qu’on rencontre sur des installations anciennes ou bricolées.

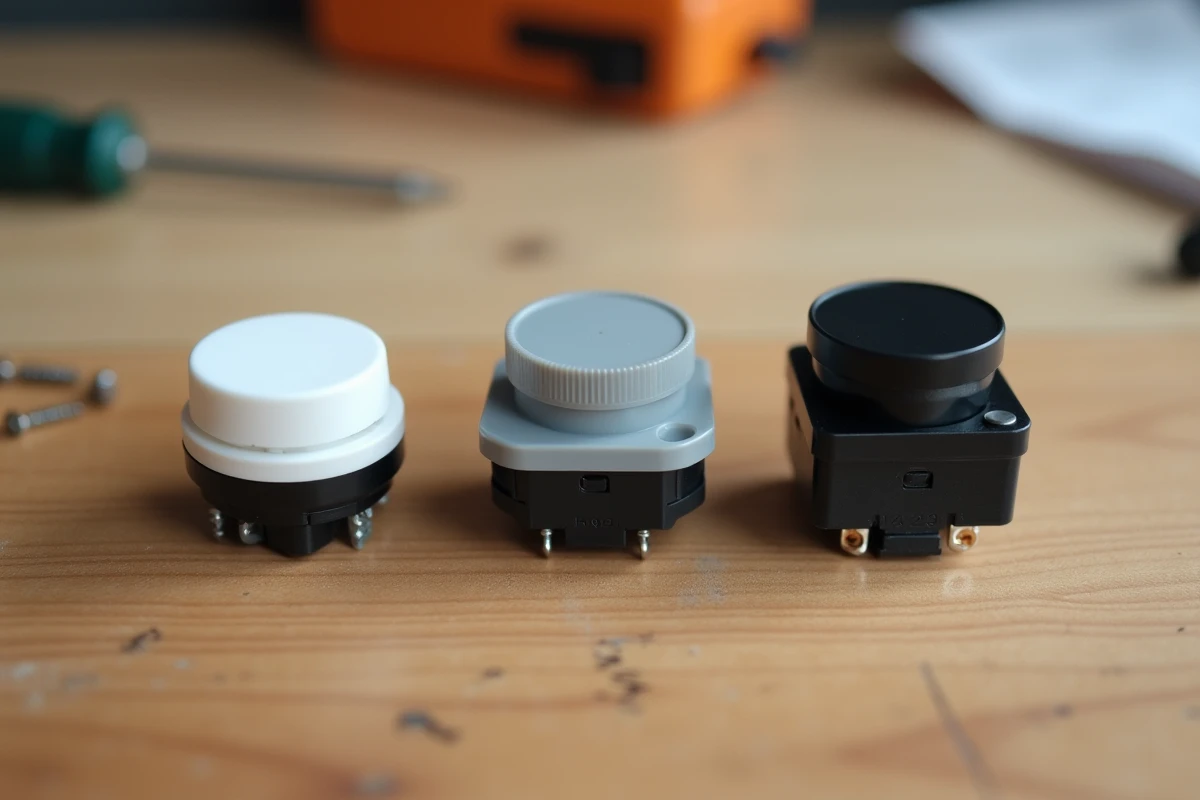

Choisir son bouton poussoir : les critères qui changent vraiment quelque chose
Les gammes de boutons poussoirs se ressemblent visuellement. La différence se joue sur des détails techniques qui affectent la durabilité et la compatibilité avec votre installation.
Contact normalement ouvert ou normalement fermé
La grande majorité des boutons poussoirs domestiques sont en contact NO (normalement ouvert). Au repos, le circuit est ouvert. Quand on appuie, le contact se ferme et envoie l’impulsion au télérupteur. C’est le standard pour l’éclairage et les sonnettes.
Les contacts NF (normalement fermé) servent dans des applications industrielles ou de sécurité, où l’on veut détecter une coupure plutôt qu’une impulsion. Pour une installation domestique classique, un bouton poussoir NO couvre la quasi-totalité des besoins.
Compatibilité avec les télérupteurs électroniques et LED
Si votre télérupteur est électronique (silencieux, sans claquement mécanique), vérifiez que le bouton poussoir est compatible. Certains modèles d’entrée de gamme génèrent des micro-rebonds de contact qui perturbent les télérupteurs électroniques et provoquent des allumages parasites.
Avec un circuit LED de faible puissance, ce problème est amplifié. Les retours varient sur ce point selon les combinaisons de marques, mais associer un télérupteur et des boutons poussoirs de la même gamme réduit nettement les risques d’incompatibilité.
Les critères à vérifier avant l’achat
- La tension nominale (généralement 250 V en domestique) et l’intensité supportée par le contact, qui doit correspondre à la bobine du télérupteur
- Le type de fixation : encastré (boîte d’encastrement standard) ou saillie, selon que les murs sont déjà équipés de boîtiers ou non
- La présence d’un voyant lumineux intégré, utile dans un couloir sombre, mais qui nécessite parfois un fil de neutre supplémentaire au point de commande
- La gamme esthétique et la disponibilité des plaques de finition, surtout si on veut harmoniser avec des prises et interrupteurs existants
Bouton poussoir au-delà de l’éclairage : des usages qu’on oublie
On associe spontanément le bouton poussoir à la commande d’éclairage ou à la sonnette. Son principe d’impulsion momentanée le rend pourtant adapté à d’autres applications, y compris hors du résidentiel.
Commande de portails, volets roulants, automatismes industriels ou ascenseurs : dans tous ces cas, le mécanisme reste le même. Une pression brève déclenche une action, sans maintien de position. Les boutons poussoirs industriels utilisent des matériaux plus robustes (métal, indices IP élevés pour l’étanchéité), mais le principe électrique ne change pas.
En domotique, le bouton poussoir sert aussi d’entrée pour des modules connectés. On remplace le télérupteur classique par un module intelligent qui reçoit l’impulsion et pilote le circuit via une application. Le bouton poussoir physique reste le point de commande manuel, ce qui évite de dépendre uniquement du smartphone.
Erreurs fréquentes en rénovation avec un bouton poussoir
Remplacer un va-et-vient par un système bouton poussoir et télérupteur demande de revoir le câblage. L’erreur classique consiste à réutiliser les navettes du va-et-vient comme fils de commande sans vérifier qu’elles arrivent bien au tableau électrique. Dans beaucoup d’installations anciennes, les navettes passent directement d’un interrupteur à l’autre sans transiter par le tableau, ce qui rend la conversion impossible sans tirer de nouveaux fils.
Autre piège : brancher un bouton poussoir sur un circuit va-et-vient existant sans installer de télérupteur. Le bouton poussoir seul ne maintient pas le contact, l’éclairage ne fonctionne que tant qu’on appuie. C’est une confusion qu’on voit régulièrement sur les forums.
Avant de se lancer, on vérifie le passage des gaines existantes et la place disponible sur le rail DIN du tableau pour ajouter le télérupteur. Sur une installation ancienne, un électricien pourra évaluer si les gaines permettent de repasser des fils ou s’il faut envisager un chemin de câble en apparent.
Le bouton poussoir reste un composant simple, mais son efficacité dépend entièrement de l’installation qui l’entoure. Un bouton bien choisi sur un câblage mal conçu ne donnera jamais satisfaction. Partir du tableau électrique et remonter vers les points de commande, c’est le seul ordre de réflexion qui évite les reprises.
