Le BA13 fait 12,5 mm d’épaisseur réelle, et la cheville Molly reste la fixation de référence pour ce matériau creux. Le choix de la bonne taille de cheville Molly pour BA13 ne se résume pas à acheter un lot standard en grande surface. Deux paramètres entrent en jeu : le diamètre de la tige, qui détermine la charge admissible, et la longueur, qui doit correspondre à l’épaisseur totale traversée.
Point de fixation sur placo : la règle du NF DTU 25.41 que les bricoleurs ignorent
Les contenus en ligne parlent de capacité par cheville, comme si ajouter des Molly dans une même platine multipliait la résistance. Le NF DTU 25.41 (édition 2022) contredit cette logique.
Un point de fixation désigne une platine, une patte ou une équerre. Plusieurs chevilles dans la même platine ne multiplient pas la capacité de charge : elles arrachent le même disque de plâtre autour de la zone de fixation. Quatre Molly regroupées sur une patte de meuble TV ne valent pas quatre fois la charge unitaire.
Ce DTU fixe un seuil clair : au-delà de 30 kg de charge localisée sur plaque de plâtre, les chevilles métalliques à expansion ne sont plus admissibles comme solution principale. Le texte impose alors un renfort solidaire de l’ossature, en bois massif d’au moins 25 mm d’épaisseur et 150 mm de hauteur, fixé sur les montants avant la pose des plaques, avec un minimum de deux vis par montant.
Ce seuil de 30 kg concerne directement la fixation d’un radiateur à eau, d’un meuble TV chargé de matériel, ou d’une étagère bibliothèque. Fixer ces objets uniquement avec des Molly, même de gros diamètre, ne respecte pas la norme en vigueur.
Diamètre de cheville Molly selon le poids : M4 à M8 pour BA13
Le diamètre de la tige (M4, M5, M6, M8) gère la charge. La longueur gère l’épaisseur du mur. Pour du BA13 simple, la longueur utile reste constante, c’est donc le diamètre qui fait la différence d’un projet à l’autre.
Charges légères à moyennes
Un cadre, un miroir de salle de bain, une tringle à rideaux, une petite étagère décorative : ces objets pèsent rarement plus de dix kilos. Une cheville Molly en M4 suffit pour les charges légères sur BA13 simple. Le perçage est réduit, la plaque conserve son intégrité, et la fixation tient sans contrainte excessive sur le plâtre.
Pour un meuble de rangement mural partiellement chargé ou une étagère supportant quelques livres, le M5 offre une marge confortable sans surdimensionner le trou dans la plaque.
Charges moyennes à lourdes (sous le seuil de 30 kg)
Un support TV articulé avec un écran de taille moyenne, un petit radiateur électrique, un meuble de toilette : ces équipements tournent souvent autour de 15 à 25 kg, renfort compris. Le M6 convient à cette plage de charge sur du BA13.
Le M8 s’adresse aux fixations proches du seuil de 30 kg, comme un radiateur à inertie sèche léger. Au-delà, la norme impose un renfort sur ossature, et la cheville Molly seule ne suffit plus réglementairement.
Longueur de cheville Molly : BA13 simple ou doublé
La longueur de la cheville doit correspondre à l’épaisseur réelle traversée pour que les ailettes se déploient correctement derrière la plaque.
- Pour du BA13 simple (12,5 mm d’épaisseur), les chevilles Molly courtes, prévues pour une plage de serrage commençant à environ 10-13 mm, sont le choix logique. Une cheville trop longue ne pourra pas ouvrir ses ailettes contre la face arrière de la plaque.
- Pour du BA13 doublé (deux plaques collées, soit environ 25 mm) ou du BA13 avec isolant intérieur, il faut passer à une longueur supérieure, adaptée à la plage de serrage correspondante. L’erreur fréquente consiste à utiliser une cheville courte standard qui ne traverse pas la totalité de l’épaisseur.
- Pour du placo sur ossature avec un vide technique important derrière, la longueur de cheville n’est pas le problème : c’est la plage de serrage qui doit englober l’épaisseur de la plaque. Le vide derrière ne change rien tant que les ailettes ont assez de recul pour s’ouvrir.
Avant de percer, mesurez l’épaisseur totale de votre paroi. Un simple clou enfoncé doucement permet de la vérifier. Une cheville mal dimensionnée en longueur ne s’expansera pas correctement, et la fixation sera compromise même si le diamètre est adapté à la charge.
Cas concrets : meuble TV, étagère chargée, radiateur sur BA13
Meuble TV suspendu
Un meuble TV mural vide pèse souvent une dizaine de kilos. Ajoutez un écran, un ampli, une console de jeu : le total dépasse facilement 25 à 30 kg. Si le poids se répartit sur deux pattes murales, chaque point de fixation peut rester sous le seuil de 30 kg. Des chevilles M6 sur chaque patte, bien espacées, fonctionnent dans ce cas.
Si le poids total dépasse 30 kg sur un seul point, ou si les pattes sont rapprochées, un tasseau de renfort vissé dans les montants métalliques devient obligatoire selon le DTU.
Étagère bibliothèque
Une étagère vide ne pose aucun problème. Remplie de livres, elle peut atteindre des charges considérables. Deux mètres linéaires de livres de poche représentent déjà un poids non négligeable. Le réflexe à avoir : peser ou estimer la charge finale, pas la charge à vide.
Pour une étagère modérément chargée, deux fixations en M5 ou M6 espacées sur le mur suffisent. Pour une bibliothèque complète, visez les montants de l’ossature métallique en complément des Molly.

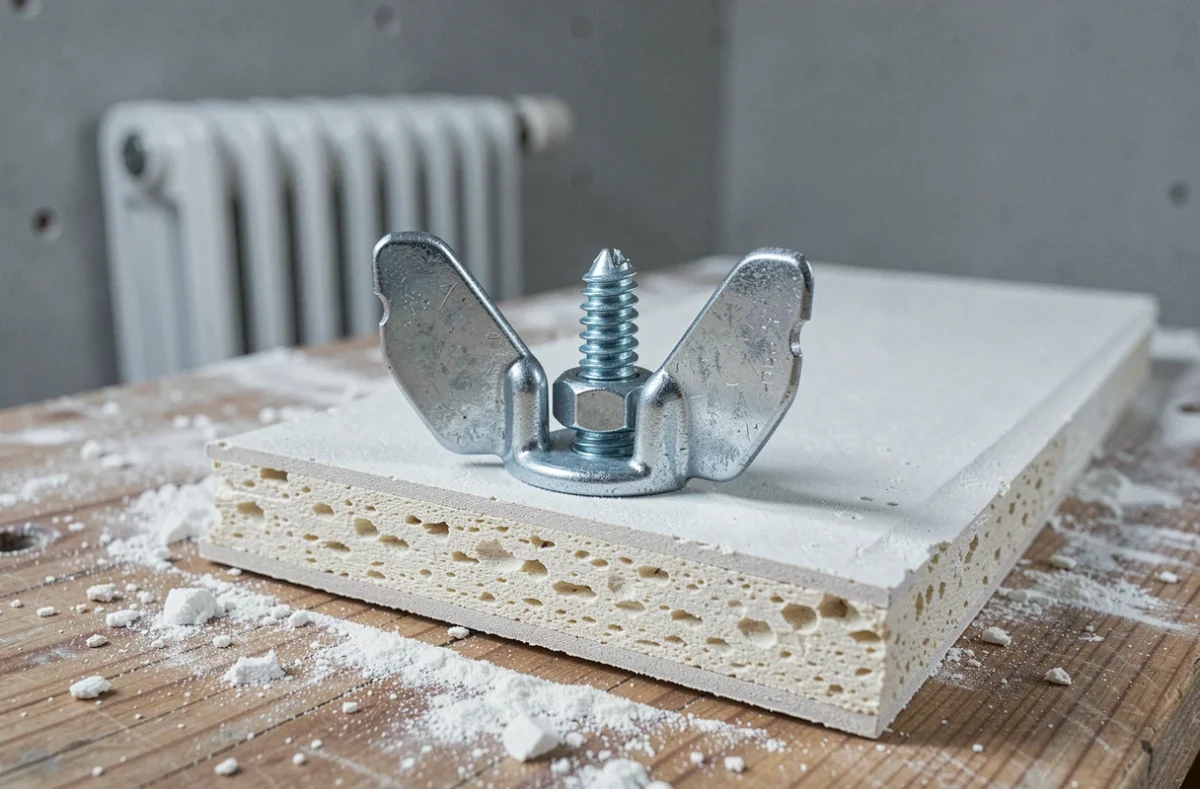

Radiateur
Un radiateur électrique à panneau rayonnant reste souvent léger, compatible avec des Molly M6. En revanche, un radiateur à inertie fluide ou un radiateur à eau, même de taille modeste, dépasse fréquemment le seuil de 30 kg une fois rempli. La fixation sur BA13 seul avec des chevilles Molly n’est alors pas conforme au NF DTU 25.41.
Pince à expansion ou tournevis : la pose change la tenue
Le mode de pose influe autant que le choix de la cheville. Une Molly posée au tournevis standard s’ouvre de manière irrégulière : les ailettes peuvent vriller, la plaque peut se fissurer autour du trou, et le serrage reste approximatif.
La pince à expansion (pince Molly) garantit une ouverture symétrique des ailettes. Elle tire la cheville de manière contrôlée, sans forcer sur la plaque. Pour des fixations supportant du poids, cet outil n’est pas optionnel : c’est la condition pour que la capacité théorique de la cheville corresponde à sa tenue réelle.
Le perçage mérite aussi de l’attention. Le diamètre du foret doit correspondre exactement à la référence indiquée sur l’emballage de la cheville. Un trou trop large empêche le collet de la Molly de plaquer contre la surface, et la charge se retrouve reprise uniquement par les ailettes sans appui frontal.
Pour toute fixation au-delà d’un objet décoratif léger, vérifiez trois choses avant de percer : le poids réel de l’objet chargé, l’épaisseur exacte de votre paroi, et la présence ou non de montants derrière le placo. Ces trois informations déterminent si une cheville Molly suffit, ou si un renfort sur ossature s’impose.
